利達FM6021常開防火門監控模塊接線
來源：消防改造公司 時間：2020-09-23 17:49:21
利達FM6021常開防火門監控模塊接線

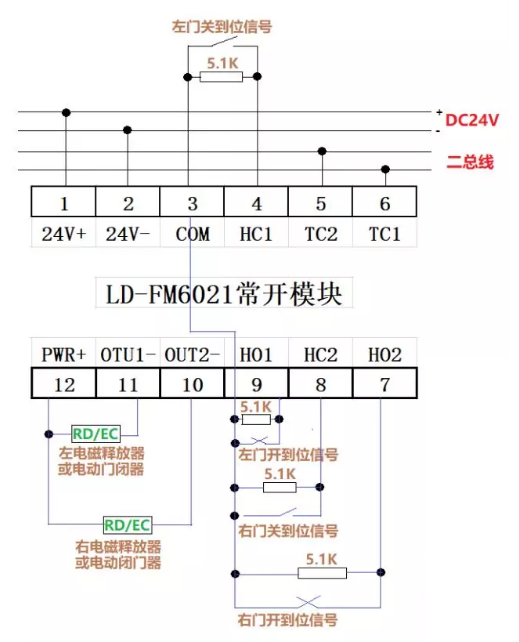

LD-FM6021常開模塊接線說明：
1、2接電源24V，有極性，1接正極、2接負極
5、6接信號線，無極性
11、12端子接左電磁釋放器或電動閉門器
9、3接左門開到位信號，遠端并接5.1KΩ電阻
4、3接左門關到位信號，遠端并接5.1KΩ電阻
12、10端子接右電磁釋放器或電動閉門器
7、3接右門開到位信號，遠端并接5.1KΩ電阻
8、3接右門關到位信號，遠端并接5.1KΩ電阻
可接雙門/單門，單位接標注為1的端子（12、11、9、4、3）；雙門時，右門比左門延時6秒啟動。
LD-FM6021常開模塊類型設置：
按編碼器“類型”鍵，選擇“E/L”來“讀/寫”；
“144”為雙門有輸出，默認值
“145”為單門有輸出
“146”為雙門無輸出
“147”為單位無輸出
匹配電阻和開到位信號檢測設置：
按編碼器“類型”鍵，選擇“7/9”來“讀/寫”；
“3”為檢測匹配電阻，檢測開到位信號，默認值
“0”為全部檢測
“1”為檢測匹配電阻，不檢測開到位信號
“2”為不檢測匹配電阻，檢測開到位信號
LD-FM6021常開模塊接線說明：
1、2接電源24V，有極性，1接正極、2接負極
5、6接信號線，無極性
11、12端子接左電磁釋放器或電動閉門器
9、3接左門開到位信號，遠端并接5.1KΩ電阻
4、3接左門關到位信號，遠端并接5.1KΩ電阻
12、10端子接右電磁釋放器或電動閉門器
7、3接右門開到位信號，遠端并接5.1KΩ電阻
8、3接右門關到位信號，遠端并接5.1KΩ電阻
可接雙門/單門，單位接標注為1的端子（12、11、9、4、3）；雙門時，右門比左門延時6秒啟動。
LD-FM6021常開模塊類型設置：
按編碼器“類型”鍵，選擇“E/L”來“讀/寫”；
“144”為雙門有輸出，默認值
“145”為單門有輸出
“146”為雙門無輸出
“147”為單位無輸出
匹配電阻和開到位信號檢測設置：
按編碼器“類型”鍵，選擇“7/9”來“讀/寫”；
“3”為檢測匹配電阻，檢測開到位信號，默認值
“0”為全部檢測
“1”為檢測匹配電阻，不檢測開到位信號
“2”為不檢測匹配電阻，檢測開到位信號
